บทที่ 4 เครือข่ายและการสื่อสาร

ความหมายของเครือข่าย

              ระบบเครือข่ายคอมพิวเตอร์ ( Computer Network ) หมายถึง การเชื่อมต่อคอมพิวเตอร์ตั้งแต่ 2 เครื่องขึ้นไปเข้าด้วยกันด้วยสายเคเบิล หรือสื่ออื่นๆ ทำให้คอมพิวเตอร์สามารถรับส่งข้อมูลแก่กันและกันได้ในกรณีที่เป็นการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์หลายๆ เครื่องเข้ากับเครื่องคอมพิวเตอร์ขนาดใหญ่ที่เป็นศูนย์กลาง เราเรียกคอมพิวเตอร์ที่เป็นศูนย์กลางนี้ว่า โฮสต์ (Host) และเรียกคอมพิวเตอร์ขนาดเล็กที่เข้ามาเชื่อมต่อว่า ไคลเอนต์ (Client)ระบบเครือข่าย (Network) จะเชื่อมโยงคอมพิวเตอร์เข้าด้วยกันเพื่อการติดต่อสื่อสาร เราสามารถส่งข้อมูลภายในอาคาร หรือข้ามระหว่างเมืองไปจนถึงอีกซีกหนึ่งของโลก ซึ่งข้อมูลต่างๆ อาจเป็นทั้งข้อความ รูปภาพ เสียง ก่อให้เกิดความสะดวก รวดเร็วแก่ผู้ใช้ ซึ่งความสามารถเหล่านี้ทำให้เครือข่ายคอมพิวเตอร์มีความสำคัญ และจำเป็นต่อการใช้งานในแวดวงต่างๆ

                แล้วทำไมเราถึงต้องใช้เครือข่าย หรือระบบคอมพิวเตอร์เครือข่าย การที่เรานำเอาเครื่องคอมพิวเตอร์มาเชื่อมต่อกัน เราจะสามารถใช้ประโยชน์จากระบบ หรือระบบสามารถทำอะไรได้บ้าง ทำให้ใช้ทรัพยากร ของเครื่องคอมพิวเตอร์ ร่วมกันได้ (Resources Sharing) ซึ่งเป็นการช่วย ประหยัดค่าใช้จ่าย และเพิ่มความสะดวก ในการใช้งาน เช่น การใช้พื้นที่บนฮาร์ดดิสก์ และเครื่องพิมพ์ร่วมกันสามารถบริหารจัดการการทำงานของคอมพิวเตอร์ทุกเครื่อง ได้จากศูนย์กลาง (Centralized Management) เช่น สร้างเวิร์กกรุป กำหนดสิทธิ์ในการเข้าถึงข้อมูล และสามารถทำการ สำรองข้อมูล ของแต่ละเครื่องได้ สามารถทำการสื่อสาร ภายในเครือข่าย (Communication) ได้หลายรูปแบบ เช่น อีเมล์, แชท (Chat), การประชุมทางไกล (Teleconference), และ การประชุมทางไกล แบบเห็นภาพ (Video Conference)มีระบบรักษาความปลอดภัย ของข้อมูล บนเครือข่าย (Network Security) เช่นสามารถ ระบุผู้ที่มีสิทธิ์เข้าถึงข้อมูล ในระดับต่างๆ ป้องกันผู้ที่ไม่ได้รับอนุญาติ เข้าถึงข้อมูล และให้การคุ้มครอง ข้อมูลที่สำคัญ ให้ความบันเทิงไม่รู้จบ (Entertainment) เช่น สามารถสนุกกับ การเล่นเกมส์ แบบผู้เล่นหลายคน หรือที่เรียกว่า มัลติ เพลเยอร์(Multi Player) ที่กำลัง เป็นที่นิยมกันอยู่ในเวลานี้ได้
ใช้งานอินเทอร์เน็ตร่วมกัน (Internet Sharing) เพียงต่อเข้าอินเทอร์เน็ต จากเครื่องหนึ่งในเครือข่าย โดยมีแอคเคาท์เพียงหนึ่งแอคเคาท์ ก็ทำให้ผู้ใช้อีกหลายคน ในเครือข่ายเดียวกัน สามารถใช้งานอินเทอร์เน็ตได้ เสมือนกับมีหลายแอคเคาท์
ฯลฯ

วัตถุประสงค์ของการใช้เครือข่าย

วัตถุประสงค์ของการเลือกใช้ระบบเครือข่ายคอมพิวเตอร์ก็เพื่อ

1. สามารถใช้โปรแกรมและข้อมูลร่วมกันได้

ก็คือ เครื่องลูก(Client) สามารถเข้ามาใช้ โปรแกรม ข้อมูล ร่วมกันได้จากเครื่องแม่ (Server) หรือระหว่างเครื่องลูกกับเครื่องลูกก็ได้ เป็นการประหยัดเนื้อที่ในการจัดเก็บโปรแกรม ไม่จำเป็นว่าทุกเครื่องต้องมีโปรแกรมเดียวกันนี้ในเครื่องของตนเอง

2. เพื่อความประหยัด

เพราะว่าเป็นการลงทุนที่คุ้มค่า อย่างเช่นในสำนักงานหนึ่งมีเครื่องอยู่ 30 เครื่อง หรือมากกว่านี้ ถ้าไม่มีการนำระบบเครือข่ายคอมพิวเตอร์มาใช้ จะเห็นว่าต้องใช้เครื่องพิมพ์อย่างน้อย 5 - 10 เครื่อง มาใช้งาน แต่ถ้ามีระบบเครือข่ายคอมพิวเตอร์มาใช้แล้วละก้อ ก็สามารถใช้อุปกรณ์ หรือเครื่องพิมพ์ประมาณ 2-3 เครื่องก็พอต่อการใช้งานแล้ว เพราะว่าทุกเครื่องสามารถเข้าใช้เครื่องพิมพ์เครื่องไหนก็ได้ ผ่านเครื่องอื่น ๆ ที่ในระบบเครือข่ายเดียวกัน

3. เพื่อความเชื่อถือได้ของระบบงาน

นับเป็นสิ่งที่สำคัญสำหรับการดำเนินธุรกิจ ถ้าทำงานได้เร็วแต่ขาดความน่าเชื่อถือก็ถือว่าใช้ไม่ได้ ไม่มีประสิทธิภาพ ดังนั้นเมื่อนำระบบ Computer Network มาใช้งาน ทำระบบงานมีประสิทธิภาพ มีความน่าเชื่อถือของข้อมูล เพราะจะมีการทำสำรองข้อมูลไว้ เมื่อเครื่องที่ใช้งานเกิดมีปัญหา ก็สามารถนำข้อมูลที่มีการสำรองมาใช้ได้ อย่างทันที

4. ประหยัดเวลา ค่าเดินทาง

เมื่อต้องการแลกเปลี่ยนข้อมูลกัน ในที่ที่อยู่ห่างไกลกัน เช่น บริษัทแม่อยู่ที่ กรุงเทพ ส่วนบริษัทลูกอาจจะอยู่ตามต่างจังหวัด แต่ละที่ก็มีการเก็บข้อมูล การเงิน ประวัติลูกค้า และอื่นๆ แต่ถ้าต้องการใช้ข้อมูลของอีกที่หนึ่งจะเกิดความลำบาก ล่าช้า และไม่สะดวก จึงมีการนำหลักการของ Computer Network มาใช้งาน เช่น มีการใช้ทรัพยากรร่วมกัน หรือโปรแกรม ข้อมูล ร่วมกัน

อุปกรณ์ที่เกี่ยวข้องกับเครือข่าย การสื่อสารที่มีสาย และไร้สาย

          การสื่อสารไร้สาย (อังกฤษ: Wireless communication) หมายถึงการถ่ายโอนข้อมูลสารสนเทศระหว่างจุดสองจุดหรือมากกว่า โดยไม่ได้เชื่อมต่อกันด้วยตัวนำไฟฟ้า
เทคโนโลยีไร้สายที่พบมากที่สุดใช้คลื่นแม่เหล็กไฟฟ้า เช่นคลื่นวิทยุ ซึ่งอาจใช้ในระยะทางสั้นๆไม่กี่เมตรสำหรับโทรทัศน์ หรือไกลเป็นล้านกิโลเมตรลึกเข้าไปในอวกาศสำหรับวิทยุ การสื่อสารไร้สายรวมถึงหลากหลายชนิดของการใช้งานอยู่กับที่, เคลื่อนที่และแบบพกพา ได้แก่ วิทยุสองทาง, โทรศัพท์มือถือ, ผู้ช่วยดิจิตอลส่วนตัว (personal digital assistants หรือ PDAs) และเครือข่ายไร้สาย ตัวอย่างอื่น ๆ ของการประยุกต์ใช้เทคโนโลยีวิทยุไร้สายรวมถึง GPS, รีโมตประตูโรงรถ เม้าส์คอมพิวเตอร์ไร้สาย, แป้นพิมพ์และชุดหูฟังไร้สาย,ย, เครื่องรับ หูฟังไร้สาวิทยุไร้สาย, โทรทัศน์ผ่านดาวเทียมไร้สาย, เครื่องรับโทรทัศน์ทั่วไปและโทรศัพท์บ้านไร้สาย

ประเภทของเครือข่ายคอมพิวเตอร์

           เครือข่ายสามารถจำแนกออกได้หลายประเภทแล้วแต่เกณฑ์ที่ใช้ เช่น ขนาด ลักษณะการแลกเปลี่ยนข้อมูลของคอมพิวเตอร์ เป็นต้น โดยทั่วไปการจำแนกประเภทของเครือข่ายมีอยู่ 3 วิธีคือ


1. ใช้ขนาดทางกายภาพของเครือข่ายเป็นเกณฑ์ แบ่งออกได้เป็น 3 ประเภทดังนี้


         1.1 LAN (Local Area Network) : ระบบเครือข่ายระดับท้องถิ่น

เป็นระบบเครือข่ายที่ใช้งานอยู่ในบริเวณที่ไม่กว้างนัก     อาจใช้อยู่ภายในอาคารเดียวกันหรืออาคารที่อยู่ใกล้กัน เช่น  ภายในมหาวิทยาลัย  อาคารสำนักงาน  คลังสินค้า หรือโรงงาน เป็นต้น  การส่งข้อมูลสามารถทำได้ด้วยความเร็วสูง และมีข้อผิดพลาดน้อย ระบบเครือข่ายระดับท้องถิ่นจึงถูกออกแบบมาให้ช่วยลดต้นทุนและเพื่อเพิ่มประสิทธิภาพในการทำงาน และใช้งานอุปกรณ์ต่าง ๆ ร่วมกัน



1.2 MAN (Metropolitan Area Network) : ระบบเครือข่ายระดับเมือง

เป็นระบบเครือข่ายที่มีขนาดอยู่ระหว่าง Lan และ Wan เป็นระบบเครือข่ายที่ใช้ภายในเมืองหรือจังหวัดเท่านั้น การเชื่อมโยงจะต้องอาศัยระบบบริการเครือข่ายสาธารณะ จึงเป็นเครือข่ายที่ใช้กับองค์การที่มีสาขาห่างไกลและต้องการเชื่อมสาขาเหล่านั้นเข้าด้วยกัน เช่น ธนาคาร   เครือข่ายแวนเชื่อมโยงระยะไกลมาก จึงมีความเร็วในการสื่อสารไม่สูง เนื่องจากมีสัญญาณรบกวนในสาย เทคโนโลยีที่ใช้กับเครือข่ายแวนมีความหลากหลาย มีการเชื่อมโยงระหว่างประเทศด้วยช่องสัญญาณดาวเทียม เส้นใยนำแสง คลื่นไมโครเวฟ คลื่นวิทยุ สายเคเบิล

1.3 WAN (Wide Area Network) : ระบบเครือข่ายระดับประเทศ หรือเครือข่ายบริเวณกว้าง

เป็นระบบเครือข่ายที่ติดตั้งใช้งานอยู่ในบริเวณกว้าง เช่น ระบบเครือข่ายที่ติดตั้งใช้งานทั่วโลก เป็นเครือข่ายที่เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์ที่อยู่ห่างไกลกันเข้าด้วยกัน อาจจะต้องเป็นการติดต่อสื่อสารกันในระดับประเทศ ข้ามทวีปหรือทั่วโลกก็ได้ ในการเชื่อมการติดต่อนั้น จะต้องมีการต่อเข้ากับระบบสื่อสารขององค์การโทรศัพท์หรือการสื่อสารแห่งประเทศไทยเสียก่อน เพราะจะเป็นการส่งข้อมูลผ่านสายโทรศัพท์ในการติดต่อสื่อสารกันโดยปกติมีอัตราการส่งข้อมูลที่ต่ำและมีโอกาสเกิดข้อผิดพลาด การส่งข้อมูลอาจใช้อุปกรณ์ในการสื่อสาร เช่น โมเด็ม (Modem) มาช่วย

2. ใช้ลักษณะหน้าที่การทำงานของคอมพิวเตอร์ในเครือข่ายเป็นเกณฑ์ สามารถแบ่งได้เป็น 2 ประเภทดังนี้

2.1 Peer-to-Peer Network หรือเครือข่ายแบบเท่าเทียม

        เป็นการเชื่อมต่อเครื่องคอมพิวเตอร์เข้าด้วยกัน โดยเครื่องคอมพิวเตอร์ แต่ละเครื่อง จะสามารถแบ่งทรัพยากรต่างๆ ไม่ว่าจะเป็นไฟล์หรือเครื่องพิมพ์ซึ่งกันและกันภายในเครือข่ายได้ เครื่องแต่ละเครื่องจะทำงานในลักษณะที่ทัดเทียมกัน ไม่มีเครื่องใดเครื่องเครื่องหนึ่งเป็นเครื่องหลักเหมือนแบบ Client / Server แต่ก็ยังคงคุณสมบัติพื้นฐานของระบบเครือข่ายไว้เหมือนเดิม การเชื่อมต่อแบบนี้มักทำในระบบที่มีขนาดเล็กๆ เช่น หน่วยงานขนาดเล็กที่มีเครื่องใช้ไม่เกิน 10 เครื่อง การเชื่อมต่อแบบนี้มีจุดอ่อนในเรื่องของระบบรักษาความปลอดภัย แต่ถ้าเป็นเครือข่ายขนาดเล็ก และเป็นงานที่ไม่มีข้อมูลที่เป็นความลับมากนัก เครือข่ายแบบนี้ ก็เป็นรูปแบบที่น่าเลือกนำมาใช้ได้เป็นอย่างดี

2.2 Client-Server Network หรือเครือข่ายแบบผู้ใช้บริการและผู้ให้บริการ

          เป็นระบบที่มีเครื่องคอมพิวเตอร์ทุกเครื่องมีฐานะการทำงานที่เหมือน ๆ กัน เท่าเทียมกันภายในระบบ เครือข่าย แต่จะมีเครื่องคอมพิวเตอร์เครื่องหนึ่ง ที่ทำหน้าที่เป็นเครื่อง Server ที่ทำหน้าที่ให้บริการทรัพยากรต่าง ๆ ให้กับ เครื่อง Client หรือเครื่องที่ขอใช้บริการ ซึ่งอาจจะต้องเป็นเครื่องที่มีประสิทธิภาพที่ค่อนข้างสูง ถึงจะทำให้การให้บริการมีประสิทธิภาพตามไปด้วย ข้อดีของระบบเครือข่าย Client - Server เป็นระบบที่มีการรักษาความปลอดภัยสูงกว่า ระบบแบบ Peer To Peer เพราะว่าการจัดการในด้านรักษาความปลอดภัยนั้น จะทำกันบนเครื่อง Server เพียงเครื่องเดียว ทำให้ดูแลรักษาง่าย และสะดวก มีการกำหนดสิทธิการเข้าใช้ทรัพยากรต่าง ๆให้กับเครื่องผู้ขอใช้บริการ หรือเครื่องClient



3. ใช้ระดับความปลอดภัยของข้อมูลเป็นเกณฑ์

การแบ่งประเภทเครือข่ายตามระดับความปลอดภัยของข้อมูล ซึ่งจะแบ่งออกได้เป็น 3 ประเภทคือ อินเทอร์เน็ต (Internet) อินทราเน็ต (Intranet) และ เอ็กส์ทราเน็ต (Extranet) อินเทอร์เน็ตเป็นเครือข่ายสาธารณะที่ทุกคนสามารถเชื่อมต่อเข้าได้ เครือข่ายนี้จะไม่มีความปลอดภัยของข้อมูลเลย ถ้าทุกคนสามารถเข้าถึงข้อมูลที่แชร์ไว้บนอินเทอร์เน็ตได้ ในทางตรงกันข้าม อินทราเน็ตเป็นเครือข่ายส่วนบุคคล ข้อมูลจะถูกแชร์เฉพาะผู้ที่ใช้อยู่ข้างในเท่านั้น หรือผู้ใช้อินเทอร์เน็ตไม่สามารถเข้ามาดูข้อมูลในอินทราเน็ตได้ ถึงแม้ว่าทั้งสองเครือข่ายจะมีการเชื่อมต่อกันอยู่ก็ตาม ส่วนเอ็กทราเน็ตนั้นเป็นเครือข่ายแบบกึ่งอินเทอร์เน็ตและอินทราเน็ตกล่าวคือ การเข้าใช้เอ็กส์ทราเน็ตนั้นมีการควบคุม เอ็กส์ทราเน็ตส่วนใหญ่จะเป็นเครือข่ายที่เชื่อมต่อระหว่างองค์กรเพื่อแลกเปลี่ยนข้อมูลบางอย่างซึ่งกันและกัน ในการแลกเปลี่ยนข้อมูลนี้ต้องมีการควบคุม เพราะเฉพาะข้อมูลบางอย่างเท่านั้นที่ต้องการแลกเปลี่ยน



3.1 อินเทอร์เน็ต (Internet) เครือข่ายสาธารณะ

อินเทอร์เน็ตเป็นเครือข่ายที่ครอบคลุมทั่วโลก ซึ่งมีคอมพิวเตอร์เป็นล้านๆเครื่องเชื่อมต่อเข้ากับระบบและยังขยายตัวขึ้นเรื่อย ๆ ทุกปี    อินเทอร์เน็ตมีผู้ใช้ทั่วโลกหลายร้อยล้านคน และผู้ใช้เหล่านี้สามารถแลกเปลี่ยนข้อมูลข่าวสารกันได้อย่างอิสระ   โดยที่ระยะทางและเวลาไม่เป็นอุปสรรค     นอกจากนี้ผู้ใช้ยังสามารถเข้าดูข้อมูลต่าง ๆ  ที่ถูกตีพิมพ์ในอินเทอร์เน็ตได้   อินเทอร์เน็ตเชื่อมแหล่งข้อมูลต่าง ๆ เข้าด้วยกันไม่ว่าจะเป็นองค์กรธุรกิจ มหาวิทยาลัย หน่วยงานของรัฐบาล หรือแม้กระทั่งแหล่งข้อมูลบุคคล องค์กรธุรกิจหลายองค์กรได้ใช้อินเทอร์เน็ตช่วยในการทำการค้า เช่น การติดต่อซื้อขายผ่านอินเทอร์เน็ตหรืออีคอมเมิร์ช (E-Commerce) ซึ่งเป็นอีกช่องทางหนึ่งสำหรับการทำธุรกิจที่กำลังเป็นที่นิยม     เนื่องจากมีต้นทุนที่ถูกกว่าและมีฐานลูกค้าที่ใหญ่มาก   ส่วนข้อเสียของอินเทอร์เน็ตคือ   ความปลอดภัยของข้อมูล   เนื่องจากทุกคนสามารถเข้าถึงข้อมูลทุกอย่างที่แลกเปลี่ยนผ่านอินเทอร์เน็ตได้

อินเทอร์เน็ตใช้โปรโตคอลที่เรียกว่า “TCP/IP (Transport Connection Protocol/Internet Protocol)” ในการสื่อสารข้อมูลผ่านเครือข่าย ซึ่งโปรโตคอลนี้เป็นผลจากโครงการหนึ่งของกระทรวงกลาโหมสหรัฐฯ โครงการนี้มีชื่อว่า ARPANET (Advanced Research Projects Agency Network) ในปี ค.ศ.1975 จุดประสงค์ของโครงการนี้เพื่อเชื่อมต่อคอมพิวเตอร์ที่อยู่ห่างไกลกัน และภายหลังจึงได้กำหนดให้เป็นโปรโตคอลมาตรฐานในเครือข่ายอินเทอร์เน็ต

ในปัจจุบันอินเทอร์เน็ตได้กลายเป็นเครือข่ายสาธารณะ ซึ่งไม่มีผู้ใดหรือองค์กรใดองค์กรหนึ่งเป็นเจ้าของอย่างแท้จริง การเชื่อมต่อเข้ากับอินเทอร์เน็ตต้องเชื่อมต่อผ่านองค์กรที่เรียกว่า “ISP (Internet Service Provider)” ซึ่งจะทำหน้าที่ให้บริการในการเชื่อมต่อเข้ากับอินเทอร์เน็ต นั่นคือ ข้อมูลทุกอย่างที่ส่งผ่านเครือข่าย ทุกคนสามารถดูได้ นอกเสียจากจะมีการเข้ารหัสลับซึ่งผู้ใช้ต้องทำเอง



รูปร่างเครือข่าย

•


       การเชื่อมต่อเครือข่ายมีอยู่ด้วยกันหลายลักษณะ แต่ลักษณะที่นิยมใช้นั้นมีอยู่ด้วยกัน 4 ลักษณะ ได้แก่

แบบดาว (Star Network)

          เป็นลักษณะของการต่อเครือข่ายที่ Work station แต่ละตัวต่อรวมเข้าสู่ศูนย์กลางสวิตซ์ เพื่อสลับตำแหน่งของเส้นทางของข้อมูลใด ๆ ในระบบ ดังนั้นใน โทโปโลยี แบบดาว คอมพิวเตอร์จะติดต่อกันได้ใน 1 ครั้ง ต่อ 1 คู่สถานีเท่านั้น เมื่อสถานีใดต้องการส่งข้องมูลมันจะส่งข้อมูลไปยังศูนย์กลางสวิทซ์
ก่อน เพื่อบอกให้ศูนย์กลาง สวิตซ์มันสลับตำแหน่งของคู่สถานีไปยังสถานีที่ต้องการติดต่อด้วย ดังนั้นข้อมูลจึงไม่เกิดการชนกันเอง ทำให้การสื่อสารได้รวดเร็ว เมื่อสถานีใดสถานีหนึ่งเสีย ทั้งระบบจึงยังคงใช้งานได้ ในการค้นหาข้อบกพร่องจุดเสียต่างๆ จึงหาได้ง่ายตามไปด้วย แต่ก็มีข้อเสียที่ว่าต้องใช้งบประมาณสูง ในการติดตั้งครั้งแรก ลักษณะการเชื่อมต่อ เป็นดังรูป

ข้อดี

•  ติดตั้งและดูแลง่าย
•  แม้ว่าสายที่เชื่อมต่อไปยังบางโหนดจะขาด โหนดที่เหลืออยู่ก็ยังจะสามารถทำงานได้ ทำให้ระบบเน็ตเวิร์กยังคงสามารถทำงานได้เป็นปกติ
•  การมี Central node อยู่ตรงกลางเป็นตัวเชื่อมระบบ ถ้าระบบเกิดทำงานบกพร่องเสียหาย ทำให้เรารู้ได้ทันทีว่าจะไปแก้ปัญหาที่ใด

ข้อเสีย

•  เสียค่าใช้จ่ายมาก ทั้งในด้านของเครื่องที่จะใช้เป็น central node และค่าใช้จ่ายในการติดตั้งสายเคเบิลในสถานีงาน
•  การขยายระบบให้ใหญ่ขึ้นทำได้ยาก เพราะการขยายแต่ละครั้งจะต้องเกี่ยวเนื่องกับโหนดอื่นๆ ทั้งระบบ
•  เครื่องคอมพิวเตอร์ศูนย์กลางมีราคาแพง

แบบวงแหวน (Ring Network)

          ได้ถูกออกแบบให้ใช้ Media Access Units (MAU) ต่อรวมกันแบบเรียงลำดับเป็นวงแหวน แล้วจึงต่อ คอมพิวเตอร์ (PC) ที่เป็น Workstation หรือ Server เข้ากับ MAU ใน MAU 1 ตัวจะสามารถต่อออกไปได้ถึง 8 สถานี เมื่อสถานีถัดไปนั้นรับรู้ว่าต้องรับข้อมูล แล้วมันจึงส่งข้อมูลกลับ เป็นการตอบรับ เมื่อสถานีที่จะส่งข้อมูลได้รัยสัญญาณตอบรับ แล้วมันจึงส่งข้อมูลครั้งแรก แล้วมันจะลบข้อมูลออกจากระบบ เพื่อให้ได้ใช้ข้อมูลอื่นๆ ต่อไป ดังนั้นทุกสถานีบน โทโปโลยี วงแหวนจะได้ทำงานทั้งหมดซึ่งจะคอยเป็นผู้รับและผู้ส่งแล้วยังเป็นรีพีทเตอร์ในตัวอีกด้วย ข้อมูลที่ผ่านไปแต่ละสถานี นั้น ข้อมูลที่เป็นตำแหน่งที่ อยู่ตรงกับ สถานีใด สถานีนั้นจะรับข้อมูลเก็บไว้ แต่มันจะไม่ลบข้อมูลออกจากระบบ มันยังคงส่งข้อมูลต่อไป ดังนั้นผู้ส่งข้อมูลครั้งแรกเท่านั้นที่จะเป็นผู้ลบข้อมูล ออกจากระบบ ครั้นเมื่อสถานีส่ง TOKEN มาถามสถานีถัดไปแล้วแต่กลับไม่ได้รับคำตอบ สถานีส่ง TOKEN จะทวนซ้ำข้อมูลเป็นครั้งที่สอง ถ้ายังคงไม่ได้รับคำตอบ จึงส่งข้อมูลออกไปได้ เหตุการณ์ดังกล่าวนี้ เป็นอีกแนวทางหนึ่งในการแก้ปัญหาที่ไม่ให้ระบบหยุดชะงักการทำงานลงของระบบ เนื่องจากสถานีหนึ่งเกิดการเสียหาย หรือชำรุด ระบบจึงยังคงสามารถทำงานต่อไปได้ ลักษณะการเชื่อมต่อ เป็นดังรูป

ข้อดี

•  ใช้เคเบิลและเนื้อที่ในการติดตั้งน้อย
•  คอมพิวเตอร์ทุกเครื่องในเน็ตเวิร์กมีโอกาสที่จะส่งข้อมูลได้อย่างทัดเทียมกัน

ข้อเสีย

•  หากโหนดใดโหนดหนึ่งเกิดปัญหาขึ้นจะค้นหาได้ยากว่าต้นเหตุอยู่ที่ไหน และวงแหวนจะขาดออก

แบบบัส (Bus Network)

          เป็นลักษณะของการนำเครื่องคอมพิวเตอร์มาเชื่อมต่อ เป็นระบบเครือข่าย ด้วยสายเคเบิลยาวต่อเนื่องกันไปเรื่อย ๆ โดยมีคอนเน็คเตอร์ในการเชื่อมต่อ โดยลักษณะของการส่งหรือรับข้อมูล จะเป็นการส่งข้อมูล ทีละเครื่องในช่วงเวลาหนึ่ง ๆ เท่านั้นจากนั้นเครื่องปลายทาง ก็จะส่งสัญญาณข้อมูลกลับมา และในการเชื่อมต่อในระบบ Bus นี้จะต้องมี T-Connector ที่เป็นตัวกลางในการเชื่อมต่อ และมี Terminator เป็นอุปกรณ์ปิดปลายสายสัญญาณ ของทั้ง
ระบบ ซึ่ง Terminaltor จะคอยเป็นตัวดูดซับสัญญาณไม่ให้มีการไหลกับไป กวนกับระบบสัญญาณอื่นในสาย ซึ่งโดยทั่วไป จะมีค่าความต้านทานประมาณ
50 โอห์ม บางครั้งถ้าไม่มี Terminator เราสามารถให้ตัว R ทั่วไปที่ใช้ในอุปกรณ์อิเล็คทรอนิคส์ขนาด 50 โอห์มแทนได้เหมือนกัน ลักษณะการเชื่อมต่อก็จะเป็นดังรูป

ข้อดี
 ไม่ต้องเสียค่าใช้จ่ายในการวางสายเคเบิลมากนัก
 สามารถขยายระบบได้ง่าย
 เสียค่าใช้จ่ายน้อย
ข้อเสีย
 อาจเกิดข้อผิดพลาดง่าย เนื่องจากทุกเครื่องคอมพิวเตอร์ดต่อยู่บนสายสัญญาณเพียงเส้นเดียว ดังนั้นหากมีการขาดที่ตำแหน่งใดตำแหน่งหนึ่ง ก็จะทำให้เครื่องอื่นส่วนใหญ่หรือทั้งหมดในระบบไม่สามารถใช้งานได้ตามไปด้วย
 การตรวจหาโหนดเสีย ทำได้ยากเนื่องจากขณะใดขณะหนึ่งจะมีคอมพิวเตอร์เพียงเครื่องเดียวเท่านั้นที่สามารถส่งข้อความออกมาบนสายสัญญาณ ดังนั้นถ้ามีเครื่องคอมพิวเตอร์จำนวนมากๆ อาจทำให้เกิดการคับคั่งของเน็ตเวิร์ก ซึ่งจะทำให้ระบบช้าลงได้

แบบผสม (Hybrid Network)    เป็นเครือข่ายคอมพิวเตอร์ที่ผสมผสานระหว่างรูปแบบต่างๆ หลายๆ แบบเข้าด้วยกัน คือจะมีเครือข่ายคอมพิวเตอร์ย่อย หลายๆ เครือข่ายเพื่อให้เกิด ประสิทธิภาพสูงสุดในการทำงานเครือข่ายบริเวณกว้างเป็นตัวอย่างเครือข่ายผสมที่พบเห็นกัน มากที่สุด เครือข่ายแบบนี้จะเชื่อมต่อเครือข่ายเล็ก-ใหญ่ หลากหลายแบบเข้าด้วยกันเป็นเครือข่ายเดียว ซึ่งเครือข่ายที่ถูกเชื่อมต่ออาจจะอยู่ห่างกันคนละจังหวัด หรือ อาจจะอยู่คนละประเทศก็เป็นได้

องค์ประกอบพื้นฐานระบบสื่อสารข้อมูล

               องค์ประกอบพื้นฐานของการสื่อสารข้อมูลสามารถแบ่งออกได้เป็น 5 ส่วนแสดงดังรูป

1. ผู้ส่งหรืออุปกรณ์ส่งข้อมูล (Sender) เป็นแหล่งต้นทางของการสื่อสารโดยมีหน้าที่ในการให้กำเนิดข้อมูลหรือเตรียม ข้อมูล เช่น ผู้พูด คอมพิวเตอร์ต้นทาง เป็นต้น
 2. ผู้รับหรืออุปกรณ์รับข้อมูล (Receiver) เป็นแหล่งปลายทางของการสื่อสารหรือเป็นอุปกรณ์สำหรับข้อมูลที่จะนำ ข้อมูลนั้นไปใช้ดำเนินการต่อไป เช่น ผู้รับ คอมพิวเตอร์ปลายทาง เครื่องพิมพ์
 3.  ข่าวสาร (Massage) เป็นตัวเนื้อหาของข้อมูล ซึ่งมีได้หลายรูปแบบดังนี้ คือ
             3.1 ข้อความ (Text) ข้อมูลที่อยู่ในรูปอักขระ หรือเอกสาร เช่น ข้อความในหนังสือ เป็นต้น
             3.2 เสียง (Voice) ข้อมูลเสียงที่แหล่งต้นทางสร้างขึ้นมา ซึ่งอาจจะเป็นเสียงที่มนุษย์หรืออุปกรณ์บางอย่างเป็น
ตัวสร้างก็ได้
              3.3 รูปภาพ (Image) เป็นข้อมูลที่ไม่เหมือนข้อความตัวอักษรที่เรียงติดต่อกัน แต่จะมีลักษณะเหมือนรูปภาพ
เช่น การสแกนภาพเข้าคอมพิวเตอร์ เป็นต้น
              3.4 สื่อผสม (Multimedia) ข้อมูลที่ผสมลักษณะของทั้งรูปภาพ เสียงและข้อความเข้าด้วยกัน โดยสามารถ
เคลื่อนไหวได้ เช่น การเรียนผ่านระบบ VDO conference เป็นต้น โดยข้อมูลจะมีขนาดใหญ่มาก

  4. สื่อกลางหรือตัวกลางในการนำส่งข้อมูล (Medium) เป็นสื่อหรือช่องทางที่ใช้ในการนำข้อมูลจากต้นทางไปยัง
ปลายทาง ซึ่งอาจเป็นตัวกลางที่มีสายสัญญาณ เช่น สายไฟ หรือตัวกลางที่ไม่ใช้สายสัญญาณ เช่น อากาศ เป็นต้น

5. โปรโตคอล (Protocol) เป็นข้อกำหนดหรือข้อตกลงถึงกฎระเบียบและวิธีการที่ใช้ในการสื่อสารเพื่อให้ผู้ส่งและผู้รับ
มีความเข้าใจตรงกัน

ลักษณะการโอนถ่ายข้อมูล

                      การถ่ายโอนข้อมูล

เป็นการส่งสัญญาณออกจากเครื่องและรับสัญญาณเข้าไปในเครื่อง การถ่ายโอนข้อมูลสามารถจัดจำแนกได้ 2 แบบ คือ การถ่ายโอนข้อมูลแบบขนานและการถ่ายโอนข้อมูลแบบอนุกรม

        1. การถ่ายโอนข้อมูลแบบขนาน ทำได้โดยการส่งข้อมูลออกมาทีละ 1 ไบต์ หรือ 8 บิต จากอุปกรณ์ส่งไปยังอุปกรณ์รับ ตัวกลางระหว่างสองเครื่องจึงต้องมีช่องทางให้ข้อมูลเดินทางอย่างน้อย 8 ช่องทาง เพื่อให้กระแสไฟฟ้าผ่านโดยมากจะเป็นสายสัญญาณแบบขนาน ระยะทางของสายสัญญาณแบบขนานระหว่างสองเครื่องไม่ควรยาวเกิน 100 ฟุต เพราะอาจทำให้เกิดปัญหาสัญญาณสูญหายไปกับความต้านทานของสาย นอกจากการส่งข้อมูลหลักแล้วอาจจะมีทางเดินของสัญญาณควบคุมอื่นๆ อีก เช่น บิตพาริตี ที่ใช้ในการตรวจสอบความผิดพลาดของการรับสัญญาณที่ปลายทางหรือสายที่ควบคุมการโต้ตอบ ( hand-shake)

2. การถ่ายโอนข้อมูลแบบอนุกรม ข้อมูลจะถูกส่งออกมาทีละบิต ระหว่างจุดส่งและจุดรับ การส่งข้อมูลแบบนี้จะช้ากว่าแบบขนาน การถ่ายโอนข้อมูลแบบอนุกรมต้องการตัวกลางสำหรับการสื่อสารเพียงช่องเดียวหรือสายเพียงคู่เดียว ค่าใช้จ่ายจะถูกกว่าแบบขนานสำหรับการส่งระยะทางไปไกลๆ โดยเฉพาะเมื่อเรามีระบบสื่อสารทางโทรศัพท์ไว้ใช้งานอยู่แล้ว ย่อมจะเป็นการประหยัดกว่าที่จะทำการติดต่อสื่อสารทีละ 8 ช่อง เพื่อการถ่ายโอนข้อมูลแบบขนาน การถ่ายโอนข้อมูลแบบอนุกรมจะเริ่มโดยข้อมูลจากจุดส่งจะถูกเปลี่ยนให้เป็นสัญญาณอนุกรมเสียก่อน แล้วค่อยทยอยส่งออกทีละบิตไปยังจุดรับ และที่จุดรับจะต้องมีกลไกในการเปลี่ยนข้อมูลที่ส่งมาทีละบิต ให้เป็นสัญญาณแบบขนานซึ่งลงตัวพอดี เช่น บิตที่ 1 ลงที่บัสข้อมูลเส้นที่ 1 ดังแสดงในรูป

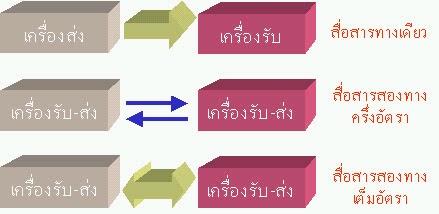

การติดต่อแบบอนุกรมอาจจะแบ่งตามรูปแบบรับ-ส่ง ได้ 3 แบบคือ

        1) สื่อสารทางเดียว (simplex) ข้อมูลส่งได้ทางเดียวเท่านั้น บางครั้งก็เรียกว่า การส่งทิศทางเดียว (unidirectional data bus) เช่น การส่งข้อมูลไปยังเครื่องพิมพ์ การกระจายเสียงของสถานีวิทยุ เป็นต้น

        2) สื่อสารสองทางครึ่งอัตรา (half duplex) ข้อมูลสามารถส่งได้ทั้งสองสถานี แต่จะต้องผลัดกันส่งและผลัดกันรับ จะส่งและรับพร้อมกันไม่ได้ เช่น วิทยุสื่อสารของตำรวจ เป็นต้น

        3) สื่อสารสองทางเต็มอัตรา (full duplex) ทั้งสองสถานีสามารถรับและส่งได้ในเวลาเดียวกัน เช่น การสนทนาทางโทรศัพท์เป็นต้น

สัญญาณที่ใช้ในระบบการสื่อสาร

สัญญาณที่ใช้ในการสื่อสาร

แบ่งออกเป็น 2 ประเภท คือ

1. การส่งสัญญาณแบบอะนาล็อก (Analog Transmission)

เป็นสัญญาณที่มีค่าต่อเนื่อง ซึ่งจะถูกส่งไปในรูปของสัญญาณไฟฟ้า เช่น การพูดทางโทรศัพท์

2. การส่งสัญญาณแบบดิจิตอล (Digital Transmission)

          เป็นสัญญาณที่มีค่าเปลี่ยนแปลง ซึ่งจะถูกกำหนดค่าเป็น “0” หรือ “1” เท่านั้น และมีการกำหนดรหัสเอาไว้ เรียกว่า สัญญาณพัลส์ (Puse Signal )

Modulation & Demodulation

ในการส่งข้อมูลระหว่างเครื่องคอมพิวเตอร์นั้นสัญญาณดิจิตอลจะถูกแปลงให้เป็นสัญญาณ อะนาล็อก ที่เรียกกันว่า คลื่นพาหนะ (Carrier wave) จากนั้นก็จะแปลงข้อมูลดิจิตอลจากคลื่นพาหนะเพื่อให้เครื่องรับเข้าใจข้อมูล

• การแปลงสัญญาณจากดิจิตอลเป็นสัญญาณอะนาล็อก เรียกว่า มอดูเลชัน (Modulation) ซึ่งมีวิธีเปลี่ยนหลายวิธี ได้แก่ การเปลี่ยนความถี่คลื่น การเปลี่ยน

แอพลิจูด

• การแปลงสัญญาณจากอะนาล็อกเป็นสัญญาณดิจิตอล เรียกว่า ดีมอดูเลชัน (Demodulation) เป็นการแปลงข้อมูลดิจิตอลออกจากคลื่นพาหนะ

ลักษณะเครือข่ายแบ่งตามบทบาทของเครื่องคอมพิวเตอร์

1. ลักษณะของเครือข่าย ในการใช้งานเครือข่ายคอมพิวเตอร์ เพื่อใช้ทรัพยากรร่วมกันสามารถแงลักษณะของเครือข่ายตามบทบาทของเครื่องคอมพิวเตอร์ในการสื่อสารได้ดังนี้
    1) เครือข่ายแบบรับ-ให้บริการหรือไคลเอนท์/เซิร์ฟเวอร์ (client-server network) จะมีเครื่องคอมพิวเตอร์ที่เป็นเครื่องให้บริการต่างๆ  เช่น  บริการเว็บ  และบริการฐานข้อมูล  การให้บริการขึ้นกับการร้องขอบริการจากเครื่องรับบริการ  เช่น  การเปิดเว็บเพจ  เครื่องรับบริการจะร้องขอบริการไปที่เครื่องบริการเว็บ  จากนั้นเครื่องให้บริการเว็บจะตอบรับและส่งข้อมูลกลับมาให้เครื่องรับบริการ ข้อดีของระบบนี้คือสามารถให้บริการแก่เครื่องรับบริการได้เป็นจำนวนมาก  ข้อด้อยคือระบบนี้มีค่าใช้จ่ายในการติดตั้งและการบำรุงรักษาค่อนข้างสูง  ตัวอย่างเครือข่ายแบบรับ-ให้บริการ

 2) เครือข่ายระดับเดียวกัน (Peer-to-Peer network : P2P network) เครื่องคอมพิวเตอร์สามารถเป็นได้ทั้งเครื่องให้บริการและเครื่องรับบริการในขณะเดียวกัน การใช้งานส่วนใหญ่มักใช้ในการแบ่งปันข้อมูล เช่น เพลง ภาพยนตร์ โปรแกรม และเกม เครือข่ายแบบนี้เริ่มแพร่หลายมากขึ้นในผู้ใช้งานอินเทอร์เน็ตการใช้งานจะมีซอฟต์แวร์เฉพาะ เช่น โปรแกรม eDonkey, BitTorrent และ LimeWire ข้อดีของระบบแบบนี้คือง่ายต่อการใช้งาน และราคาไม่แพง ข้อด้อยคือไม่มีการควบคุมเรื่องความปลอดภัย จึงอาจพบว่าถูกนำไปใช้ประโยชน์ในทางไม่ถูกต้อง เช่น การแบ่งปันเพลง ภาพยนตร์ และโปรแกรมที่มีลิขสิทธิ์ซึ่งเป็นการกระทำผิดกฎหมาย ตัวอย่างเครือข่ายระดับเดียวกัน
